5G/4G边缘网关在智慧工厂改造应用方案

蓝狮在线5G/4G边缘网关盒子用于智慧工厂升级改造，建设设备远程监测系统、能耗在线监测系统、环保实时监测系统等，使智慧工厂的设备、能耗和环保进行云平台数字可视化，一方面可以实时获取工厂内的每个设备的运行状态、能耗使用情况、工厂环境的实时状况等， 另一方面可以减少人为管理的力度，有效提高监控的效率。

一、智慧工厂的设备状态监测子系统

1)成形车间设备(注塑机、干燥机、模温机、冻水机等设备远程监测)现场采用工控板控制，采用蓝狮BMG700系列5G/4G边缘网关盒子，设备通过网关的RS485 与设备工控板对接，采集设备数据，并通过 5G或4G 上传至服务器。注塑机采集参数为温度、压力、座台&顶针&注射&合模位置。干燥机、模温机、冻水机采集参数为温度。最终需要甲方提供设备数据传输协议。

2)涂装车间设备(ABB 机器人、干燥炉远程监测)和其它非标设备，设备现场采用的是 PLC 控制，采用蓝狮BMG700系列5G/4G边缘网关盒子通过 LAN 口与设备 PLC 对接，采集设备数据，并通过 5G或4G 上传至服务器。

3)其它设备(如:空压机、冷却水塔、VOC 废液处理装置、蒸汽锅炉、循环水泵等远程监测) 现场采用工控板控制，采用蓝狮BMG700系列5G/4G边缘网关盒子通过 RS485 与设备工控板对接，采集设备数据，并通过 5G或4G 上传至服务器。

二、智慧工厂的设备能耗数据监测子系统

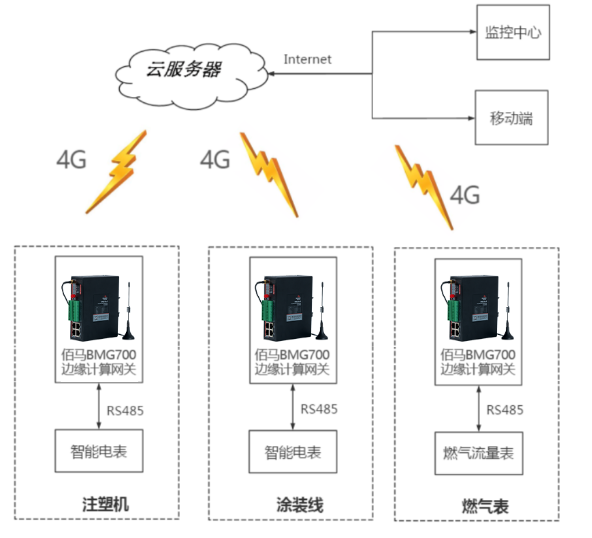

1)注塑机能耗监测(总电量)，涂装线能耗采集(总电量),采用蓝狮BMG800系列5G/4G智能网关盒子设备通过 RS485 与设备上安装的智能电表对接，采集设备能耗数据，并通过 5G或4G 上传至服务器。

2)燃气流量表能耗监测(燃气总流量)，采用蓝狮BMG700系列5G/4G智能网关盒子设备通过 RS485 与燃气流量表对接，采集总流量数据，并通过 5G或4G 上传至服务器。

三、智慧工厂的环境监测子系统

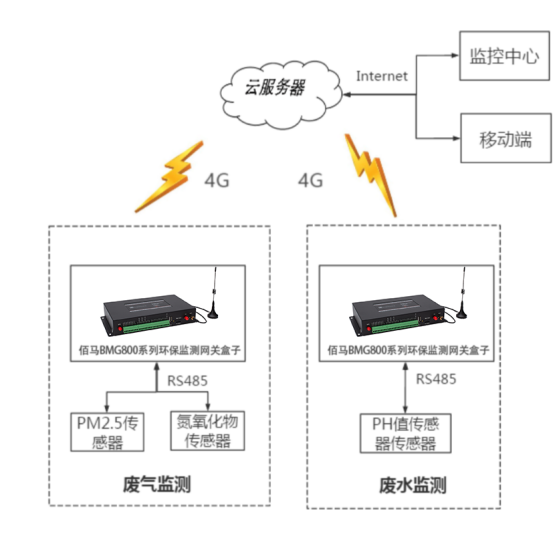

1)废气在线监测，现场采用 PM2.5 传感器和氮氧化物传感器采集环境粉尘浓度和氮氧化物浓度，采用兼容环保212协议或JSON协议的智能网关，如蓝狮BMG800系列5G/4G智能网关盒子，网关设备与传感器通过 RS485 接口连接，实现数据采集，并通过 5G或4G 上传至服务器。

2)废水在线监测，现场采用 PH 值传感器采集废水 PH 浓度，采用兼容环保212协议或JSON协议的智能网关，如蓝狮BMG800系列5G/4G智能网关盒子，网关盒子设备与传感器通过 RS485 接口连接，实现数据采集，并通过 5G或4G 上传至服务器。

四、智慧工厂平台功能

智慧工厂平台总共包含三大功能，包括:其中设备和能耗的数据主要来源 PLC 采 集，环保来源传感器采集到的数据，所以对应的数据传输智能网关也是不一样，分别有 PLC 型号和传感器型号两种。环保这部分主要使用兼容环保212协议或JSON协议的智能网关，如蓝狮BMG800系列；设备和能耗主要采用 MQTT 模式的智能网关，如蓝狮BMG700系列。平台收到两种网关上报的数据后，经过解析处理后入库，平台可以添加算法脚本。

数据看板主要是展示在大屏幕上面的页面，此页面的内容可以根据用户的需求做定制化处 理，主要是展示项目的总览信息、数据统计、报警的异常信息、设备的统计信息等。
