5G DTU/4G DTU透传测试教程
- 时间 :2019-09-04
- 作者 :蓝狮在线
- 浏览数 :5548
本文以蓝狮在线5G DTU/4G DTU为例，介绍BMD100 DTU透传测试教程，图文结合，全面介绍DTU透传测试步骤，包括DTU与PLC连接、DTU程序加载、DTU工作模式设置、DTU多中心传输地址设置、服务端设置、DTU波特率设置等。

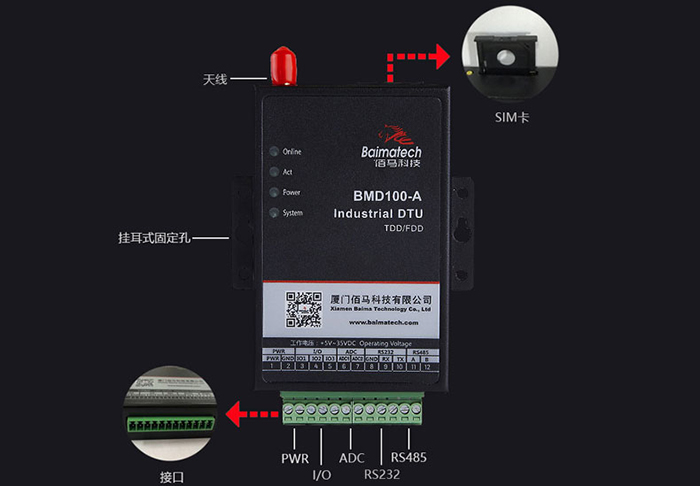

蓝狮BMD100系列4G DTU，无人值守专用，稳定可靠，为项目的通信组网与无线传输提供有力支撑。 配置I/O、ADC、RS232、RS485等接口，全网通网络覆盖，宽温宽压，多中心传输，金融级数据安全标准，支持MQTT，与阿里云、华为云、百度云、根云无缝对接。

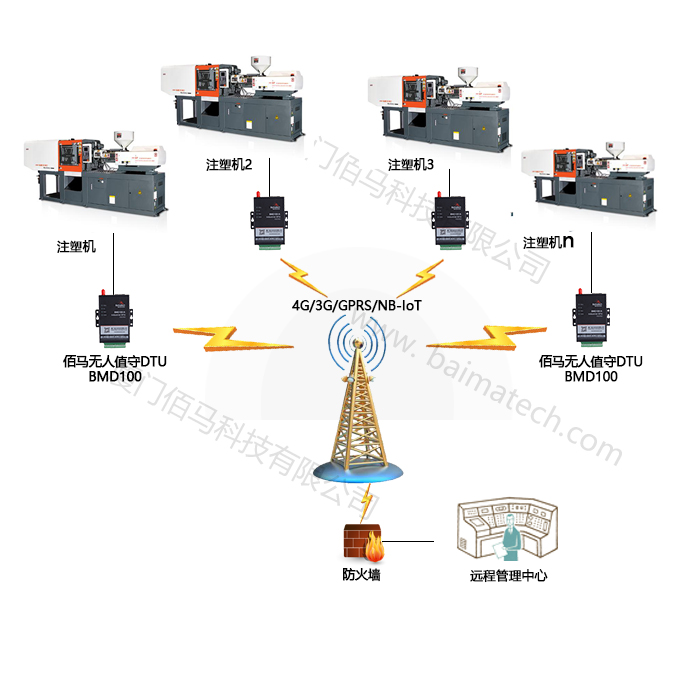

DTU典型应用拓扑图

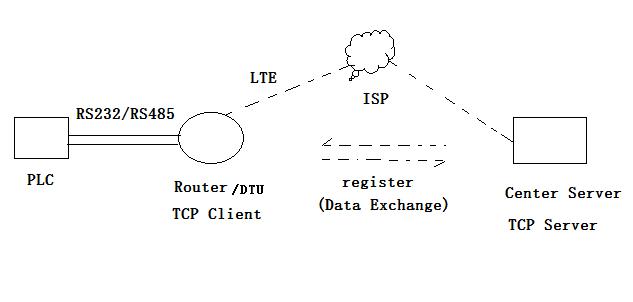

DTU与PLC应用拓扑图：

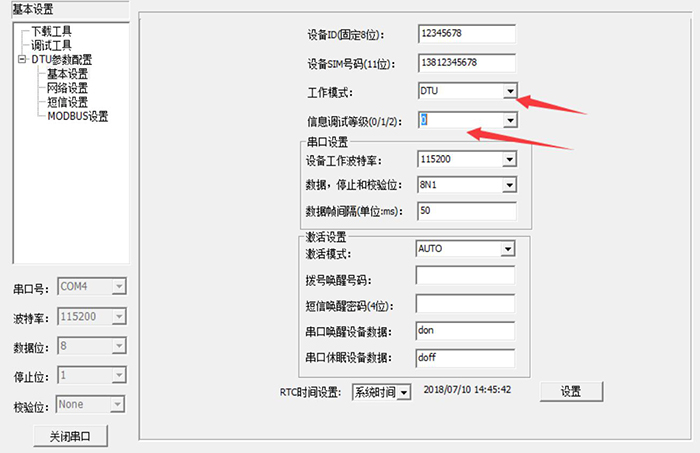

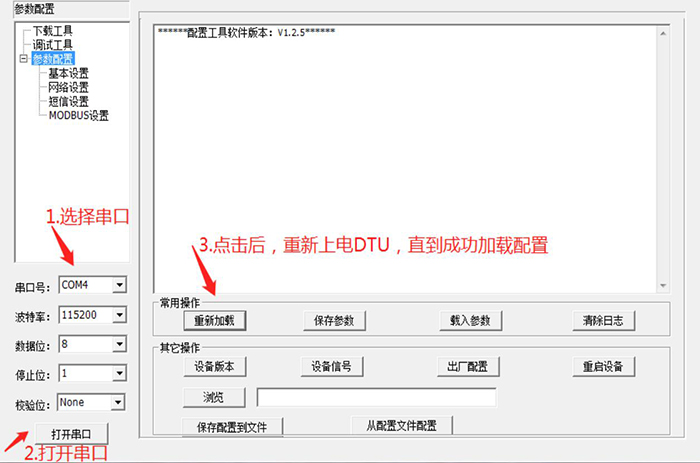

DTU测试步骤1：载入配置后对DTU进行配置

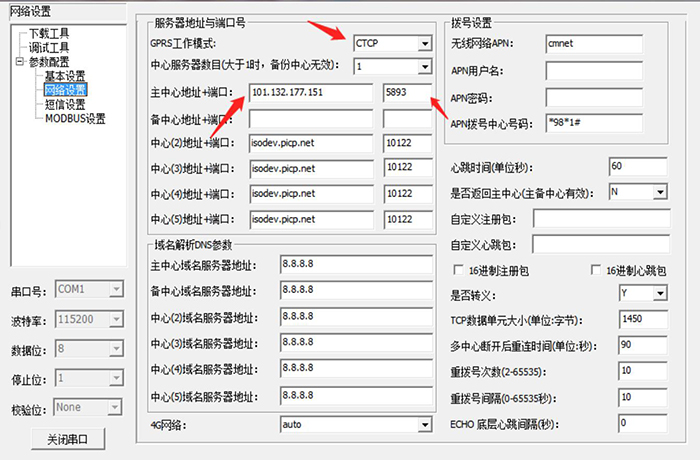

DTU测试步骤2：配置中心服务器
下图为本地电脑通过路由器端口映射获取的公网ip和端口

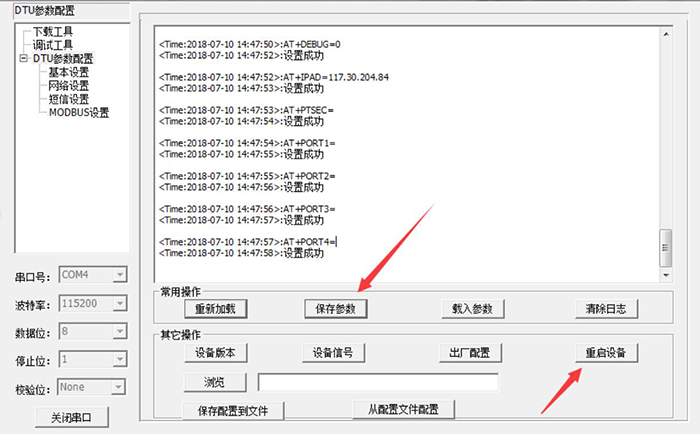

保存配置并重启。

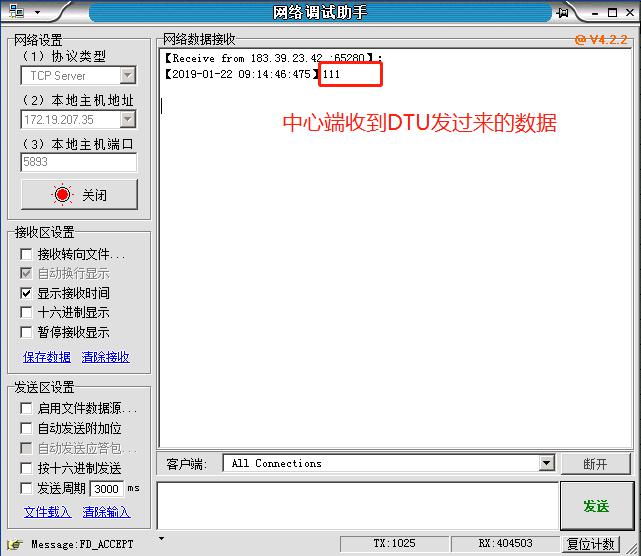

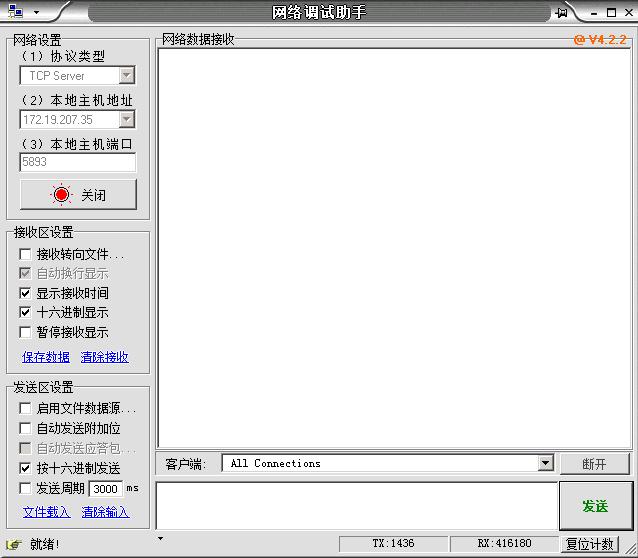

DTU测试步骤3：服务端用网络调试助手开启tcp服务端
此时客户端上线后两边就可以正常收发消息了。

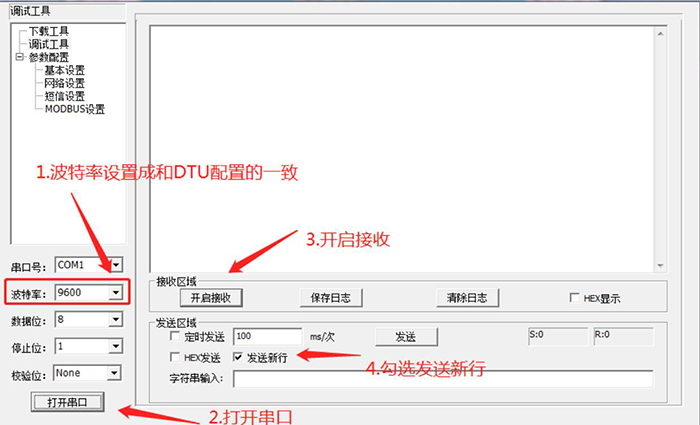

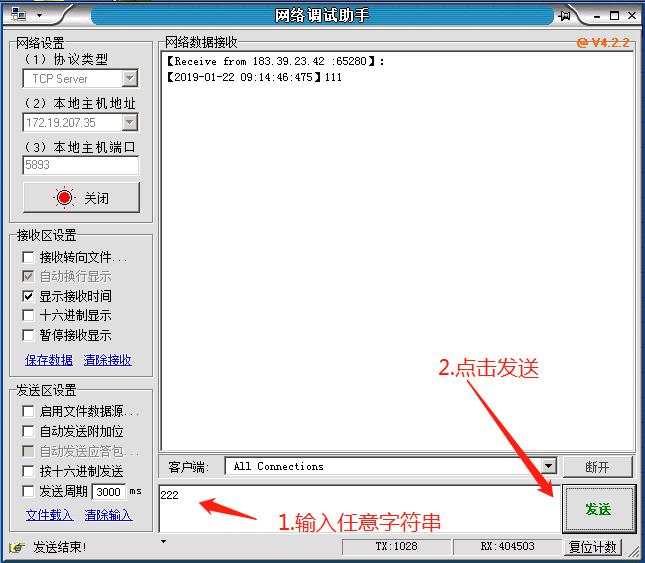

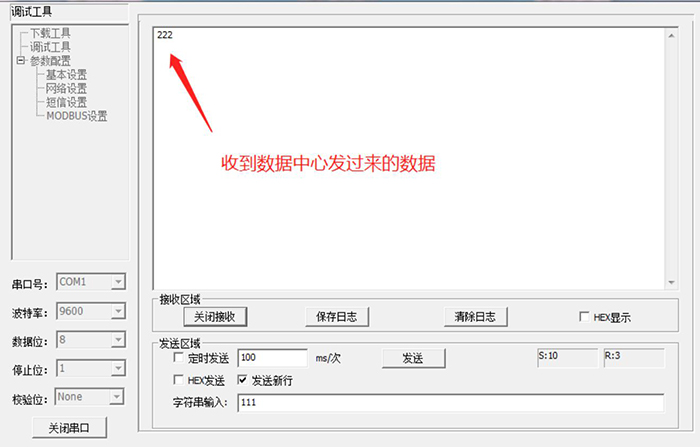

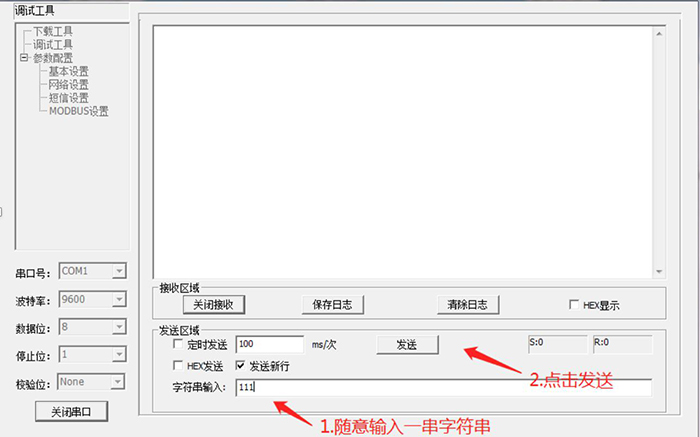

DTU收发指令过程如图：
