DTU的告警短信发布（短信猫）配置教程

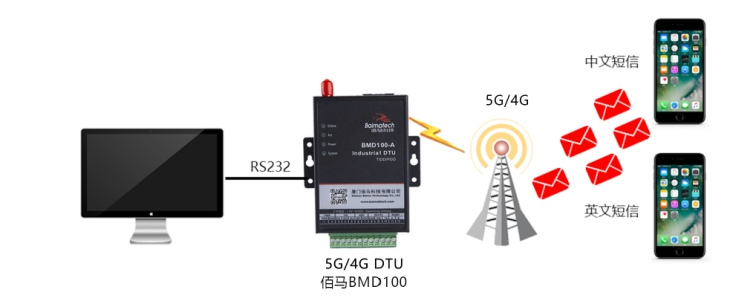

蓝狮BMD100 5G/4G DTU是为无人值守场景设计的无线数传终端，常用于工业物联网、智慧水利、智慧环保等领域，实现数据无线传输。告警短信群发，也是其中一项常用的功能，经常被应用于远程监测告警信息发布、报警短信发送等，可以同时发送到20个手机，可以在后台预设告警信息发布的内容、告警信息接收的手机号码等。

案例：DTU短信群发在某空调生产公司的典型应用：

空调测试台位自动化的项目，软件由Labview编写。 有一项功能为：当某传感器值超过阈值后，要立即发送报警短信给每个测试员。即使测试员不在公司也要能即时收到此报警短信。 因此需要一台可以通过上位机编程控制的DTU设备实现这个发送短信的功能，要求成本低，信号稳定。

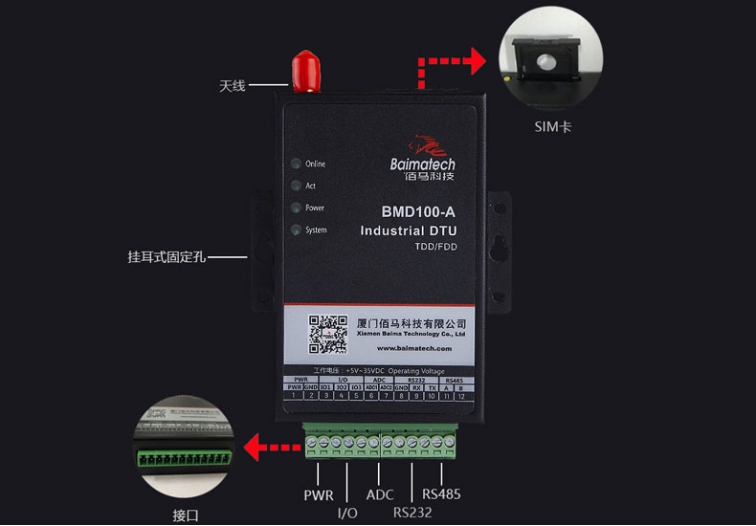

蓝狮BMD100  5G/4G DTU实现短信群发的配置步骤：

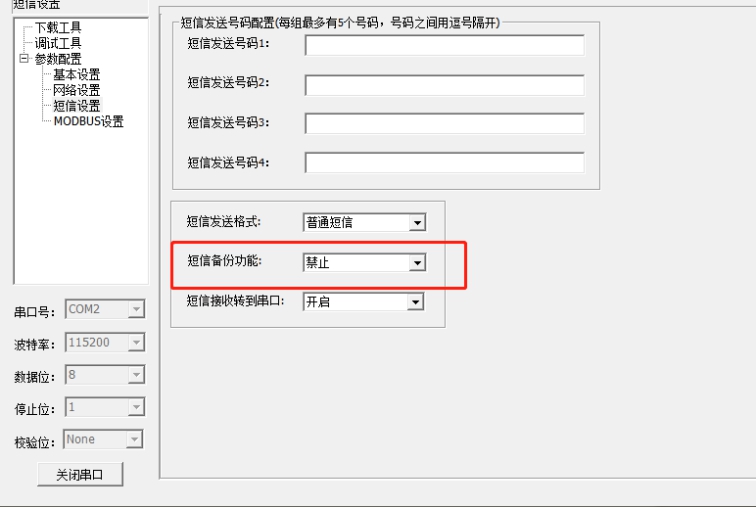

1.使用蓝狮配套的DTU管理软件，直接出厂设置即可

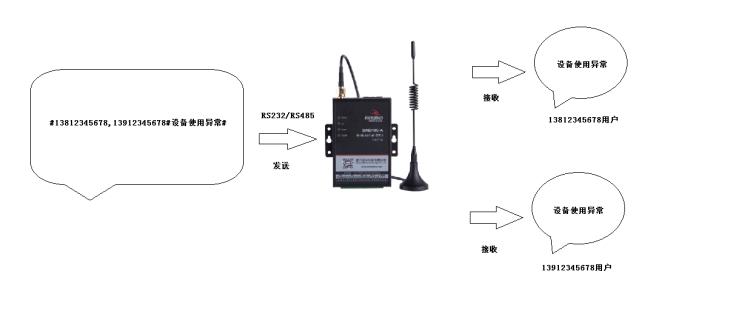

比如要把 “设备使用异常”这种告警短信发送给13912345678和18812345678，现在直接可以向串口发送：   #13812345678,13912345678#设备使用异常#，接受号码每隔5个一组，组与组之间要用英文分号隔开，一次最多4组。

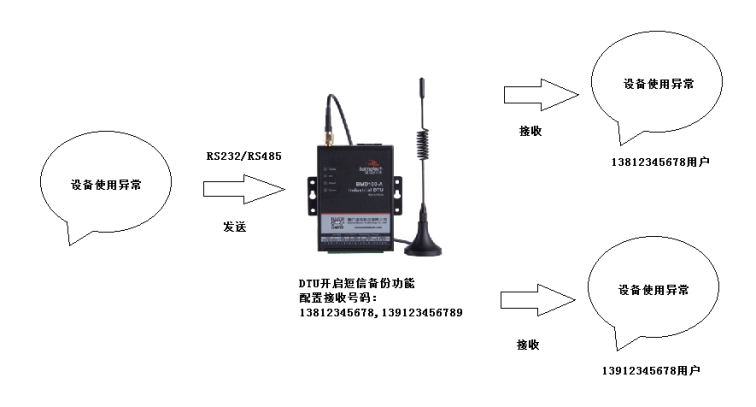

2. DTU开启短信备份功能

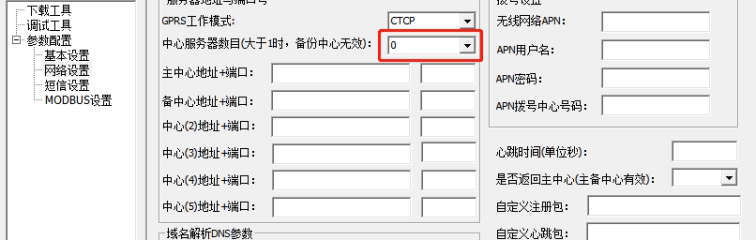

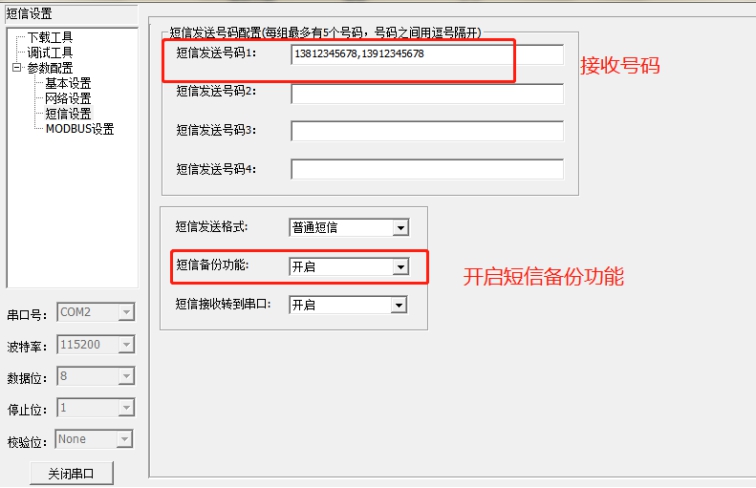

DTU里面配置好接收短信的号码，最多20个，然后往串口发数据，则DTU会把数据发给接收号码

3. AT指令发送

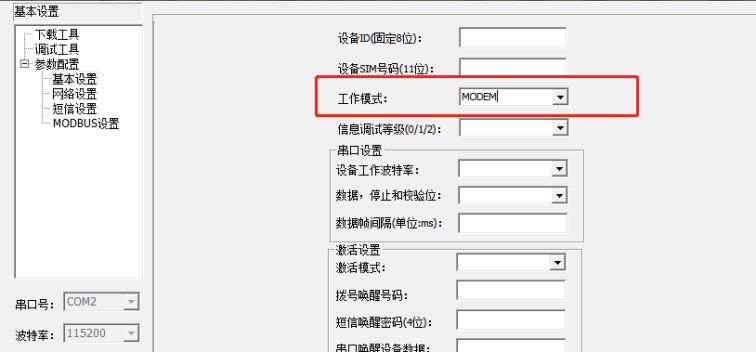

DTU配置成modem模式

然后通过发AT指令发短信，具体实现过程如下：

用AT命令发送中文短信（PDU模式中英文混发）

实例：

接收号码：13812345678

内容：你好PDU模式

发送的AT指令

发送： AT+CMGF=0 (回车换行)

接收：OK

发送： AT+CSCS="UCS2" (回车换行)

接收：OK

发送：AT+CMGS=29 (回车换行)

接收：>

发送：

0011000D91683118325476F80008AA0e4f60597d0050004400556a215f0f（用ASCII类型发送）

发送：1A (Ctrl~z) （用16进制类型发送）

接收：+CMGS: 168（168：发送了多少条短信数量）

（不回车换行）

00       //为SCA预留

11       // FO 设置PDU 类型

00       // MR 发送参考号

0D       //DA 目的号码长度

91       //DA 目的号码类型

68       //DA 中国的区号

3118325476F8 //接收号码编码 奇偶位互换，接收号码为奇数个末尾用F补充

00       // PID 发送方式

08       //DCS 编码模式

AA       //VP 有效期

PDU 中用户数据前的PDU 头的长度是15 字节

0e       //UDL 数据长度（16进制）

4f60597d0050004400556a215f0f //短信 数据内容Unicode 译码

发送拼接方式：

 根据规律有些数据可以不变

0011000D9168+接收号码编码+0008AA+内容长度+数据内容Ucde 译码

接收号码编码：

列如：13812345678

1. 因为位数是奇数11位所以在末尾加F变为：13812345678F

2. 进行奇偶位置互换变为：3118325476F8

  以Java代码为列下面是奇偶互换代码

public static String Odevity(String string) {

 String st ="";

    if((string.length()&1) !=1) {

       for (int i = 0; i < string.length(); i++) {

         if((i&1) != 1){   //是偶数

             st += string.charAt(i+1);

         }

        else {

             st += string.charAt(i-1);

              }

         }

       }

return st;

}

短信内容转换成Unicode 译码

1.  下面是任何内容转换成Unicode 译码Java代码




public static String GBK2Unicode(String gbString) {

char[] utfBytes = gbString.toCharArray();   //utfBytes = [测, 试]

        String unicodeBytes = "";

        for (int byteIndex = 0; byteIndex < utfBytes.length; byteIndex++) {

            String hexB = Integer.toHexString(utfBytes[byteIndex]);   //转换为16进制整型字符串

              if (hexB.length() <= 2) {

                  hexB = "00" + hexB;

             }

             unicodeBytes = unicodeBytes + hexB;

        }

        return unicodeBytes;

}

发送内容长度计算

如：真实内容长度/2=发送内容长度(要转换成16进制)

如果转换成16进制长度少于2位在前面加个0

列：28/2 = 14 转换成16进制得到“e” 少于两位要在前面+0 得到“0e”。
