基于太阳能供电的4G无线视频监控系统

      基于4G工业级无线路由器和太阳能供电的无线视频监控系统，非常适用于在建筑工地、水库大坝、河流水位、渔场林场、野生动物活动监控、野生动物反盗猎、矿山道路及周边、森林防火、石油天然气管道、铁路沿线、高速公路、隧道监控、村庄道路、景区监控、高尔夫球场、文物古迹、大型工厂室外监控、别墅周边、城市广场、岛屿监控、边防监控、单兵侦测等等。简单概括为“三无”的地方，即无人无电无网络，但需要实时监控管理又需要节能零排放无污染的地方或区域。

      在机电项目中，设备安装及布线的简单与复杂、后期维护的方便与困难等问题也是很多业主及承包商关注的问题，太阳能供电与传统电缆供电相比，前者省去了很多复杂的布线，在立柱上装载即可完成简单的安装：对于后期的维护，也只是对太阳能电池板进行清洁，对蓄电池进行必要的更换。

      由于全程监控系统布设的摄像机多，涉及的里程比较长，如果采用传统直埋电缆的供电方式，考虑到沿线电缆压降的因素，都必须采用比较粗大的铜芯线缆，而目前国内铜价又不断上涨，这样显然也增加了很多成本。如果采用太阳能供电，就省去了中间电缆及其敷设的过程，具有很好的性价比。

　一、基于太阳能供电的4G远程视频系统组成

无线视频监控系统主要由太阳能供电系统、基于4G的无线视频传输系统、视频监控系统三个子系统组成。

太阳能供电子系统介绍

       太阳能供电子系统是由太阳能组件、风力发电机、胶体蓄电池、智能充放电控制器等组成，太阳能组件和风力发电机将光能转变为电能，经由一台风光互补智能控制器的控制，把电能存储到蓄电池(充电);需要供电时，打开控制器开关接通负载，把蓄电池中的电能提供给负载(放电)。智能控制器的主要作用是对蓄电池进行充放电管理，当在工作时间内蓄电池供电不足时，控制器自动切断负载供电，对蓄电池进行过放保护;当蓄电池持续充电时，控制器对蓄电池进行过充保护。

       蓄电池是在没有日照情况下维持系统工作所需的能量来源，当发生连续阴雨天的情况时就需要蓄电池有足够的电量维持整个系统的连续工作，因太阳能胶体蓄电池的价格较高，不能因为顾及一年当中会出现几次长的阴雨天而增加系统蓄电池配置，使系统在大部分时间内蓄电池配置都处在浪费的状态，过多配置蓄电池的结果必然导致成本大幅上升。所以太阳能供电应用系统应允许发生概率较低的缺电现象，蓄电池独立供电时间一般为4-10天。

无线视频传输子系统介绍

       基于4G无线的视频传输子系统是由数字网桥、4G工业无线路由器、COFDM等组成

       视频监控子系统是由摄像机、终端视频管理设备(如数字硬盘录像机)等组成。根据需要可增加其它辅助功能如：前端拾音、前端喇叭、前端录像、前端传感、视频分析、无线广播、移动侦测、无线信号中继站等。

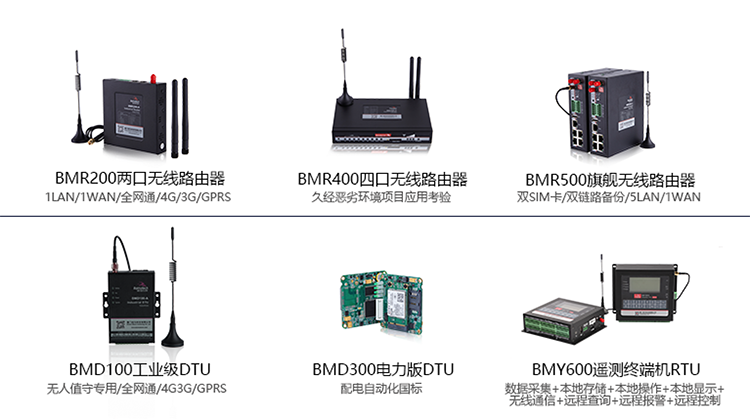

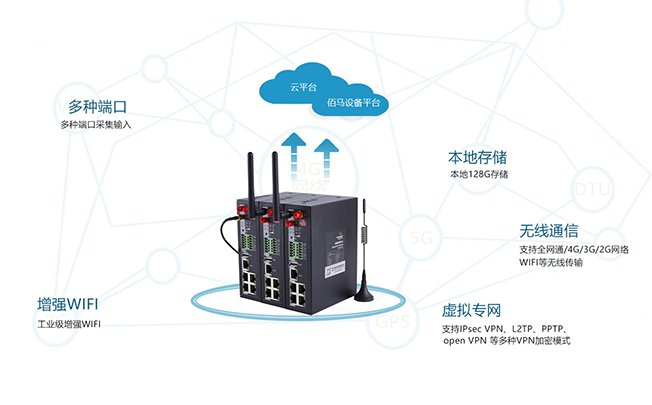

        无线视频传输，采用蓝狮工业级无线路由器BMR500，支持MQTT协议，DIN导轨式安装，集全网通、高速路由、WIFI覆盖、本地存储等旗舰功能于一体；标配4组LAN口、1组WAN口、1组USB接口；2组DI数字量输入，2组继电器输出，支持端子形式RS485、RS232。软硬件看门狗，VPN专利，恶劣环境适用专利。

　二、基于太阳能的无线视频监控供电系统工作原理：

a、当太阳光照较强时，太阳能光伏组件产生的电流汇聚到控制器，控制器进行供电监控。太阳能光伏组件通过控制器给视频监控部件供电，同时将多于的能量储存在储能系统中。

b、当太阳光照较弱时，太阳能储能单元板的发电满足不了视频监控需求的能量时，负载除从太阳能储能单元板获取能量以外，储能系统同时处于放电状态以满足视频监控稳定运行。

c、当到夜间、阴天等日照条件不好的情况下，转由储能系统给视频监控供电。

三、此项目采用蓝狮工业级无线路由器BMR500的显著优势:

● BMR500工业级无线路由器， 5V--35V宽压设计，匹配太阳能独立供电；

● 一台BMR500工业级4G路由器适用移动、电信、联通三大运营商网络，项目应用灵活。

● 基于运营商网络传输数据、图片、视频，无线传输，彻底无线化; 可以摆脱山地、森林、河流、开阔地等特殊地理环境的限制，无须考虑电源线及通信光缆的布线和施工问题；

● 4G转WIFI，BMR500工业4G路由快速构建工业级WIFI网络，方便设备通过WIFI快速接入与本地配置。

● 大容量存储卡，容量最大支持32G，海量空间，可在本机循环存储监测数据，掉电不丢失。

● 通信稳定可靠，多重软硬件技术保障无线连接“永久在线”，无人值守环境应用更安心。

● VPN专网等多重安全机制，保证数据安全可靠。

● 工业级设计及应用，恶劣环境下稳定运行，耐高低温（-35℃至75℃）。

● 自锁式卡槽，长期使用不会松动。兼容多种SIM卡。

● 基于linux二次开发，客户可根据项目需求，进行上层应用二次开发，标准易用。

● 配置参数可保存，极大提升大批量M2M设备配置效率，支持参数备份及导入。

● 蓝狮M2M设备云平台，对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等，极大降低运营方、集成商、设备提供商等各方的维护成本，提高管理效率。

● BMR500工业级4G无线路由器，带GPS定位功能（选配），无线通信叠加GPS定位，管理功能更强大。

● 导轨式安装，安装与拆卸维护便利。
