同网段下如何实现PLC远程升级？

在同网段下，如何实现PLC联网，实现对PLC进行远程调试？PLC如何远程升级？PLC远程上下载？PLC远程如何配置？PLC远程监控如何实现？蓝狮全系列网关均可使用EOIP两层组网，本文以蓝狮BMG5100--5G工业网关为例，介绍同网段组网方式下基于EOIP的PLC远程升级配置方法。

随着物联网技术的发展，信息技术的普及，越来越多的PLC、HMI等自控产品厂商或集成商迫切需要远程监控、调试和维护现场设备。从经济方面，远程管控可以减少人力出差成本，解放了工程师在路途上的时间；从技术方面，远程管控实现设备联网功能，实现工业物联网保障。

一、同网段下PLC远程升级典型应用场景

有多个现场接网口PLC，控制室需要实现远程控制PLC和远程升级PLC。部分PLC只能在局域网中实现访问，无法跨三层网络访问，这个时候需要现场的PLC和控制室的主机在同一个网段，例如PLC ip是192.168.1.101，控制室电脑ip是192.168.1.100,这样才能扫描到PLC。

二、PLC远程升级实现方式

蓝狮在线是一家主营工业级物联网通信产品及解决方案的厂家。目前产品线主要包括：边缘计算网关、加密通信网关、工业物联网网关、安全管理网关、智慧灯杆网关、工业级无线路由器等。

蓝狮在线工业物联网网关、5G/4G无线路由器均可使用EOIP两层组网，利用EOIP的两层隧道传输功能，打通网络。

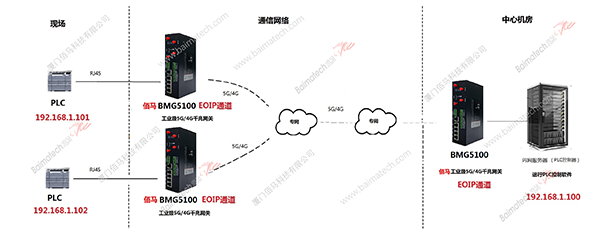

三、同网段PLC联网拓扑图

四、PLC组网效果

中心机房的PC配置192.168.1.100 ip后可以直接和远程的两台（可以支持更多台）PLC直接通信，像接在同一台交换机上一样。

实现环境：支持EOIP的网关，专网卡（固定公网IP），如果无专网卡可以在vpn的基础上配置EOIP通道。

五、工业无线网关配置：

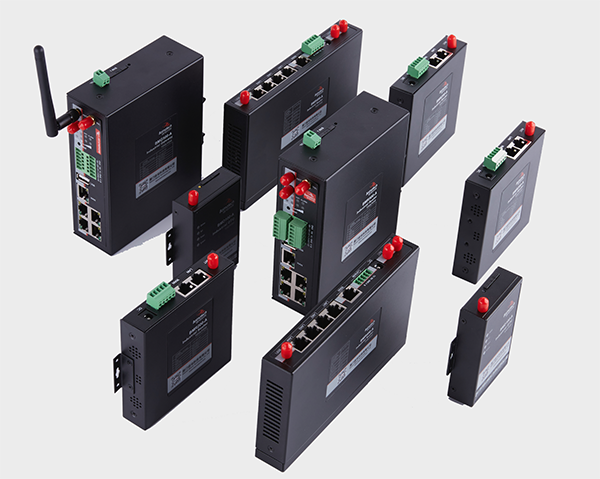

蓝狮BMG5100--5G工业网关，导轨式安装，支持MQTT 、JSON、 HTTP等北向协议，支持OPC、Modbus、TCP、UDP、部份品牌PLC等南向协议，广泛接入、智慧匹配、强大运算、5G/4G无线通信，是产业物联网的网关盒子。

用PC登录蓝狮BMG5100工业级5G/4G网关配置界面，进入EOIP配置项，启用EOIP功能。

隧道ID：中心端和客户端设置一致。

对端地址：填对端WAN口IP。

启用桥接：启用后就可以实现两层互通。

五、备注：

1.现场设备可以是任意IP设备，网段也可以任意，只需要和中心机房的IP在同一个网段，就可以实现两层互联。

2.EoIP（Ethernet over IP）隧道是一个建立在两个路由器的 IP 传输层之间的以太网隧道协议。

3.可以实现多通道，另外现场端设备也可以实现互相访问。
