智慧路灯网关与HPLC单灯控制器接线说明

通过智慧路灯网关与HPLC单灯路控制连接实现本地联动控制，并实现在数据处理上报。下面我们通过BMG8200智慧路灯网关和HPLC宽带HPLC单灯控制器为例作接线说明。

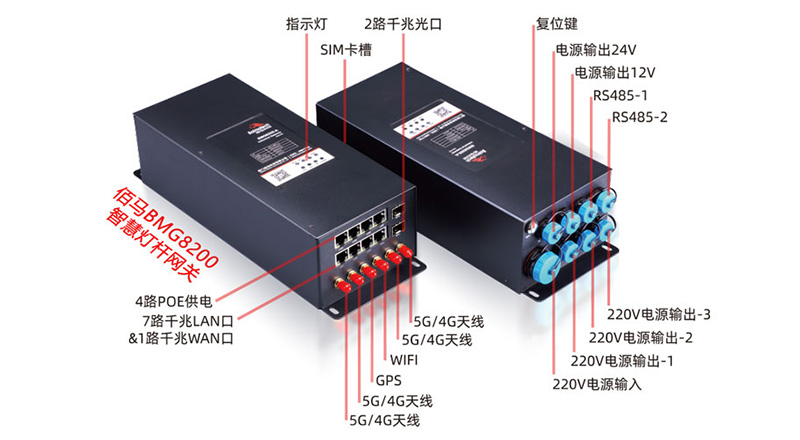

蓝狮BMG8200智慧路灯杆网关：通信接口包括 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485 ,具有 1 路 220V 电源输入，3 路 220V 电源输出，1 路 DC24V 输出，1 路 DC12V 输出，4 路 PoE 供电输出。

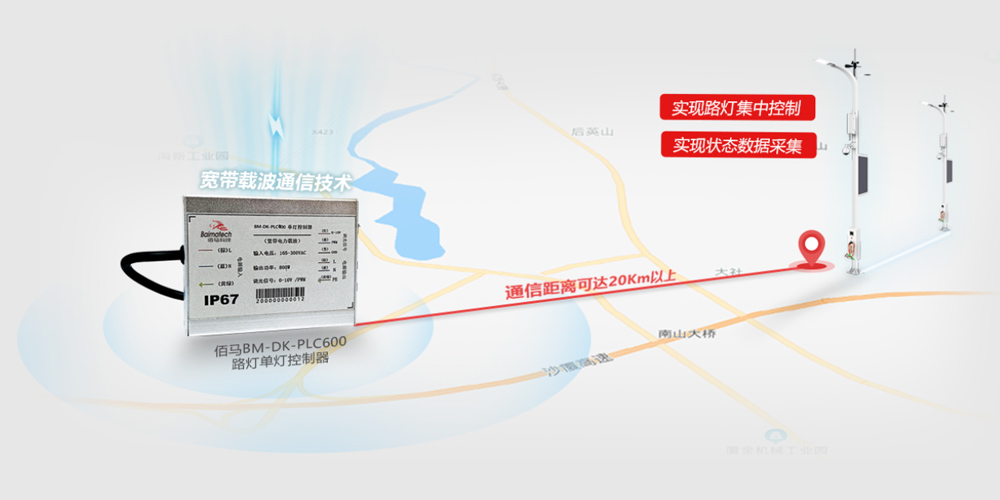

蓝狮BM-HPLC600 单灯控制器：路灯控制功能包括：标准环境下， 点对点通信距离为300~600 米(环境干扰因素比较大)，在组网中继的情况下，可以达到4-9km的通信距离。 IP65 防水，一路调光输出，一路单灯电流、 电压、功率、坏灯检测功能，采用行业先进的OFDM调制方式，通信速率可达 0.49Mbps，800m 内响应中心发送的指令。

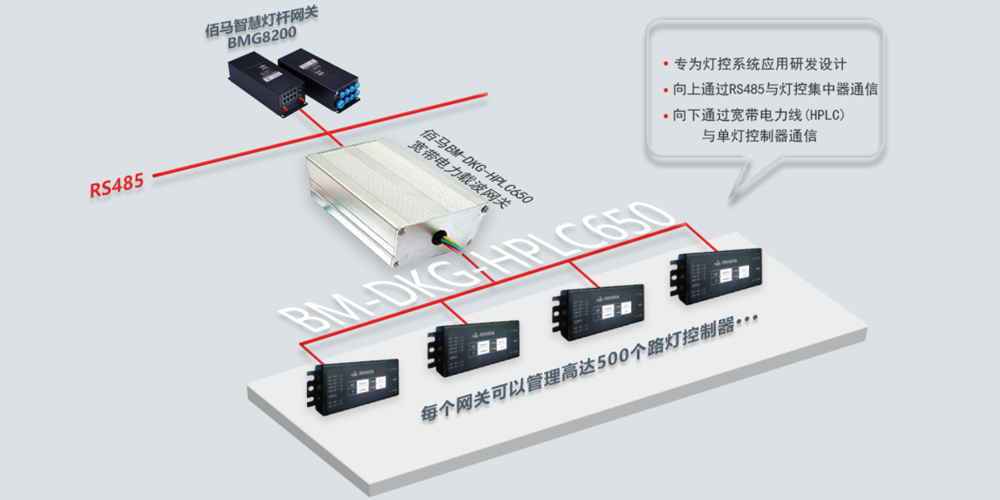

蓝狮BM-HPLC650  HPLC网关：采用行业先进的 OFDM 调制方式，通信速率可达 0.49Mbps，通信距离可达 20km ，同一条输电线缆上的所有路灯及路 灯网关进行“一主多从”树形组网。 每个网关可以管理 500 个路灯控制器， 支持 15 级设备中继通信，最大通信距离可达 20km，自组网路由算法，控制时延可在30ms以内。

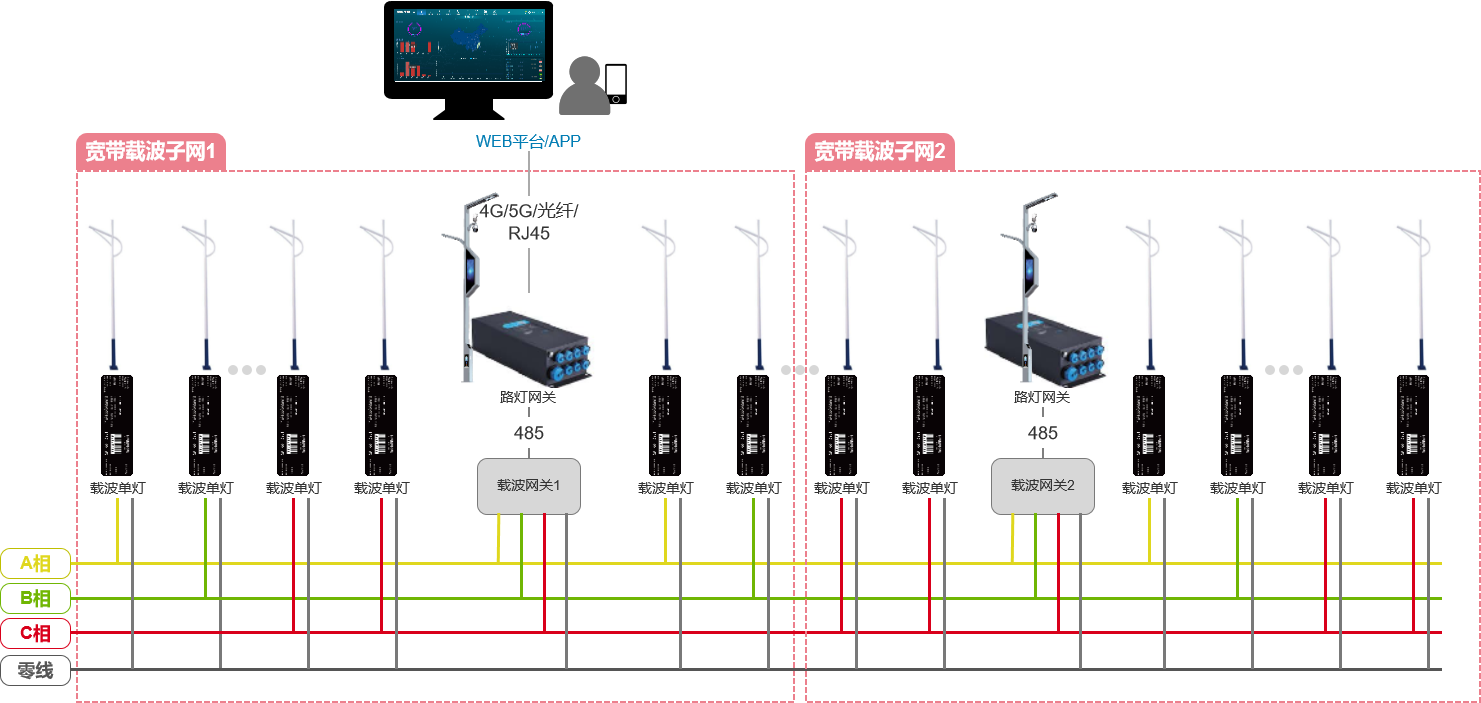

接线网络拓扑图

接线说明

1、总体接线

BMG8200智慧路灯网关RS485-2口与HPLC网关485对接；HPLC网关和单灯控制器在同一个相线以电力载波通讯。HPLC网关与灯控器485通信波特率设置为115200,8,N,1。

2、HPLC网关接线

单相电和三相电接线如下图示，其中L、N分别火线和零线（可互换），485线接入路灯网关RS485-2口（BMG8200网关RS485线中黄绿是A、蓝是B）。

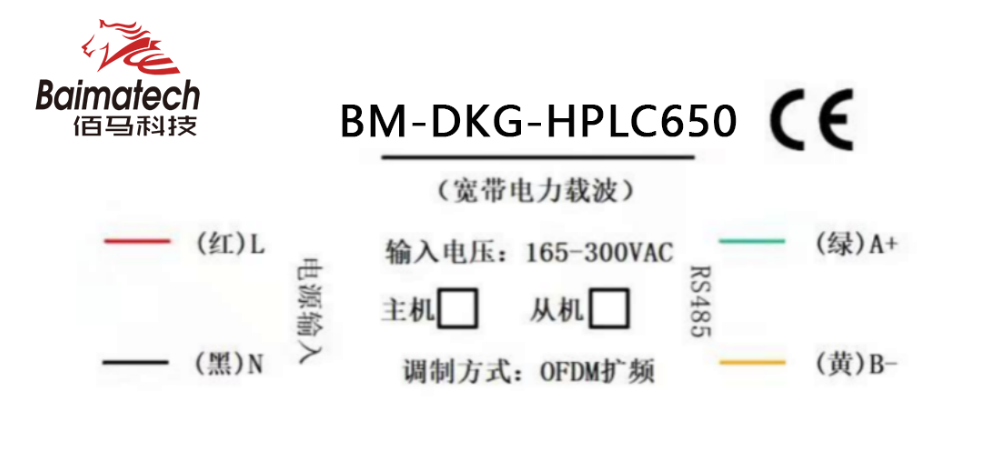

        1)单相HPLC网关（四根线）接线图：

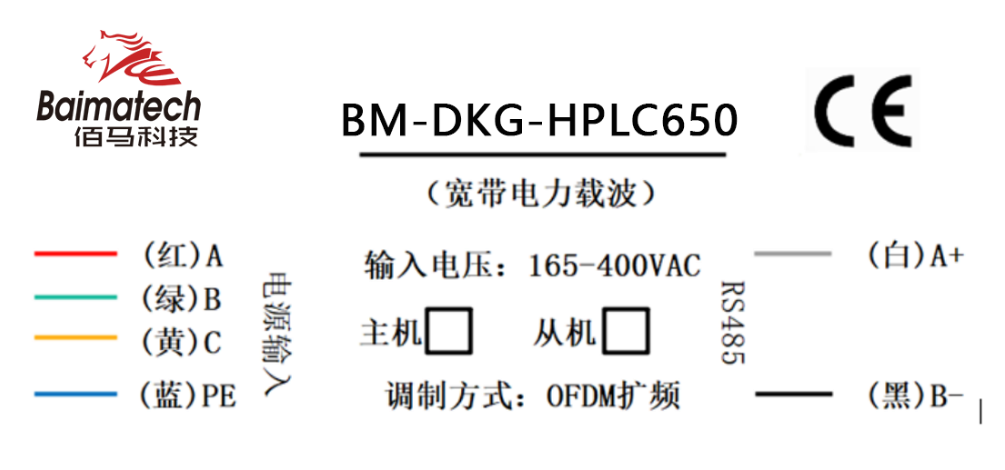

        2)三相HPLC网关（六根线）接线图：

3、单灯控制器接线

输入端：L/N/E（火线/零线/地线）分别根据标签提示接入市电（AC220V）（L/N可互换），测试时可不接地线。

输出端（220v）：L/N/E 分别根据标签提示接入路灯调光电源，测试时可不接地线。

输出端（调光线）：灯控器同时支持0-10v调光信号和 PWM调光信号，共用GND。可根据调光电源来选取合适的调光信号接入路灯调光电源。

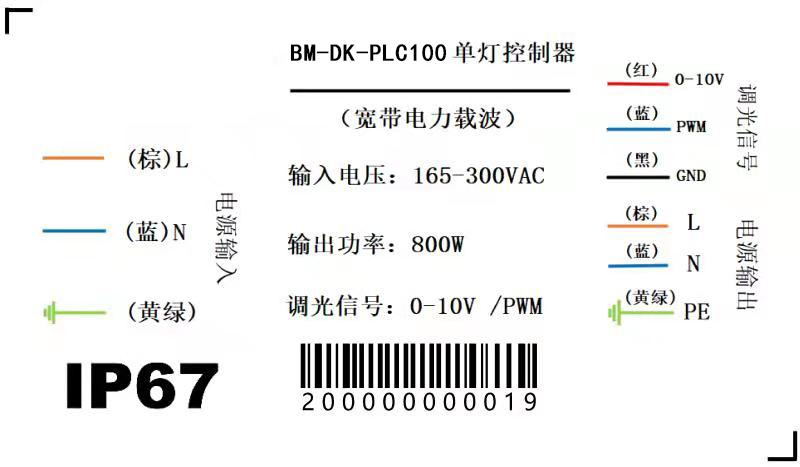

单灯控制器接线图：
