香港智慧杆智能网关技术标准参考

根据香港省住房和城乡建设厅《香港省住房和城乡建设厅办公室 关于公布全省住房和城乡建设行业2020年第一批科学技术计划项目 的通知》（闽建办科[2020]3号）的要求，编制组经广泛调查研究，认真 总结工程实践经验，参考国家、行业标准，制定本标准。

BMG8100 智慧杆智能网关

根据香港智慧路灯杆标准建议，智能网关应根据管理模式、传输数据需求确定布置方式。两个及以上挂载设备需要进行信息交互时，宜配置智能网关。

1.1.1 智能网关应同时具备以太网WAN 口或NB-IoT/4G/5G无线模 块，通过有线光纤、无线NB-IOT/4G/5G上联至管理平台。

1.1.2 为方便不同接口类型的挂载设备接入，智能网关应同时具备多 路千兆以太网接口、RS-485/232. USB接口，可支持LoRa、Zigbee。

AI/AO 接口、DI/DO 接口、PWM、USB 接口、CAN 总线接口等，通过有线、无线通讯传输方式与挂载设备进行网络或串行通信。挂载设备通信传输接口类型及传输方式可参考表

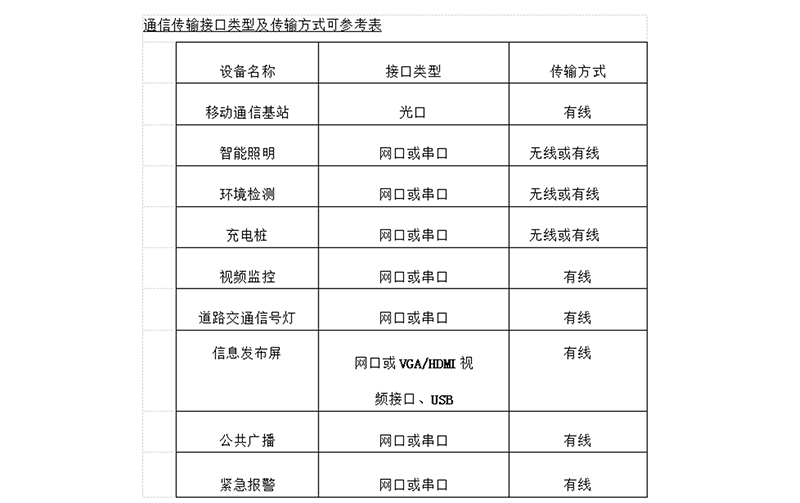

挂载设备通信传输接口类型及传输方式

1.1.3智能网关应支持对接入设备进行在线配置、编程、调试、升级 等能力，应具备监控挂载设备的业务数据、杆体状态等信息。

1.1.4智能网关防护等级不低于IP30,应满足工业级温湿度环境要求, 盐雾防护等级应符合《人造气氛腐蚀试验盐雾试验》GB/T 10125的规 定。

1.1.5智能网关电磁兼容性应符合《电磁兼容 试验和测量技术 静电 放电抗扰度试验》GB/T 17626.2、《电磁兼容 试验和测量技术 浪涌（冲 击）抗扰度试验》GB/T 17626.5、《电磁兼容 试验和测量技术 射频场感 应的传导骚扰抗扰度》GB/T 17626.6中3级指标的规定。

1.1.6智能网关是智慧杆的核心数据交换设备，集路由、交换及协议 栈等功能于一体，具有良好的协议兼容性，北向接口支持TCP/UDP、HTTP、MQTT、SOAP 等主流协议，南向接口 支持 Modbus、PLC、HTTP、MQTT等主流协议。

1.1.7智能网关应满足二级网络安全等级的要求。

例：BMG8200智慧路灯网关

1.1.8 道路交通信号灯、视频采集设备、信息发布屏、传感器等其它挂载 设备可统一或分别通过智能网关、交换机接入到管理平台，其中交通 信号灯、视频信号宜采用独立光纤传输。

1.1.9 在两层网络架构中，北向通信和南向通信合二为一，网络结构 中不需要智能网关，挂载设备直接通过光纤接入网络或无线通信网络 与管理平台进行通信连接。

1.2.0 智慧杆应支持共享设备和非共享设备的挂载，共享设备是指无 保密要求或允许数据共享的设备；非共享设备是指有保密要求、需要 接入指定网络或其他特殊要求不允许数据共享的设备。共享设备可直接或通过智能网关中转，与管理平台通讯；非共 享设备宜单独通过独立的网络传输和智能网关，汇聚到独立的管理平

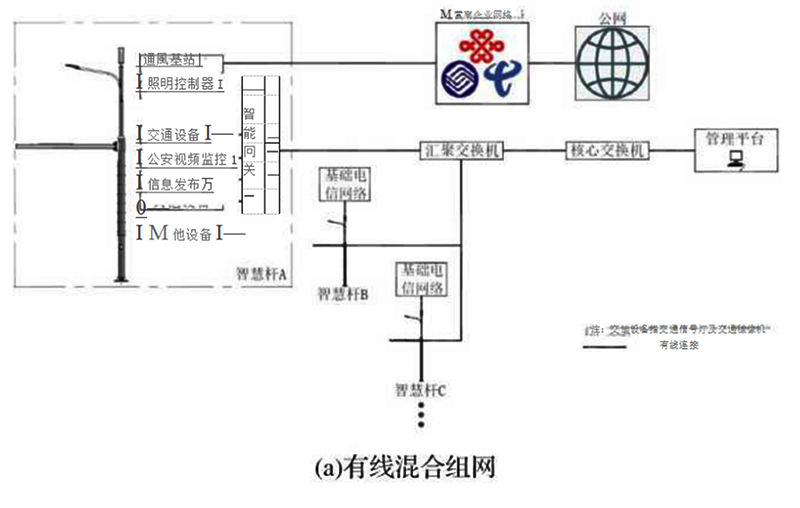

1.2.1网关组网可根据情况选择有线混合组网、有线无线混合组网及单独组网

（b）有线/无线混合组网

1.2.2挂载设备通过串口、网口、光口等方式接入智能网关，智能网关 具有接收挂载设备不同接口传输信息的功能。

1.2.3智能网关应对挂载设备进行业务数据传输和监控，确定杆体和 挂载设备安装状态等。

1.2.4工业级温湿度环境要求：存储温度—40°C ~ 80°C,工作温度- 20°C〜70°C,湿度5%〜95% （无凝露）o 4.7.11《信息安全技术网络安全等级保护基本要求》GB/T 22239规 定二级网络安全：应能够保护免受来自外部小型组织的，拥有少量资 源的威胁源发起的恶意攻击、一般的自然灾难，以及其他相当危害程 度的威胁所造成的重要资源损害，能够发现重要的安全漏洞和处置安 全事件，在自身遭到损害后，能够在一段时间内恢复部分功能。
