智慧路灯杆设备柜设计要求

  • 时间 :2022-01-07
  • 作者 :蓝狮在线
  • 浏览数 :1784

智慧路灯杆的设备柜一般设置在灯杆的底部,内部装载了配电系统、智能通信网关、监控管理系统、接地防护等器件,为智慧路灯杆各个挂载设备提供供电、监测、供网、电源管理、接地、远程控制等服务。智慧路灯杆设备柜的设计需要满足以下几点要求:


1、智慧杆设备柜应设置若干功能舱。例如智能网关、强电设备、弱电设备等都需要分隔开,避免箱内挂载设备间的相互干扰。

2、智慧杆设备柜应具备一定的防尘防潮防冲击能力,抵御各种气候影响,满足在户外环境中对设备柜内通信网关、电源电路的有效保护。工作在户外的智慧路灯杆常遇的环境影响包括雨、雪、冰雹、风、冰、雷电、电磁兼容及太阳辐射等。




3、智慧杆设备柜供电设计应综合考虑各挂载设备的用电负荷,智慧路灯杆的高亮灯具、信息显示屏、微基站等设备是用电大户,要提前预留容量,满足长期扩展挂载设备的使用需求。

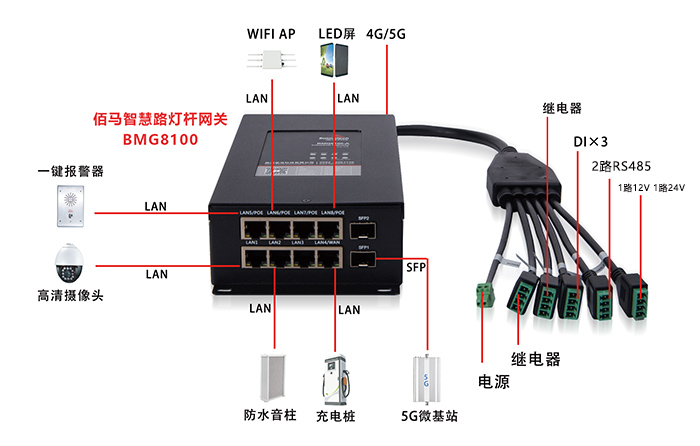

4、挂载设备的网络传输一般采用网线和光纤传输的方式,智慧杆设备柜内应预留足够的网线通道和光纤芯数,以支持智慧多功能杆后续扩展更多服务功能。使用RJ45网口的智慧杆挂载设备包括:摄像头、IP音柱、汽车充电桩、LED显示屏、一键报警、交互平板等。使用光纤口的杆载设备包括无线AP、微基站等。

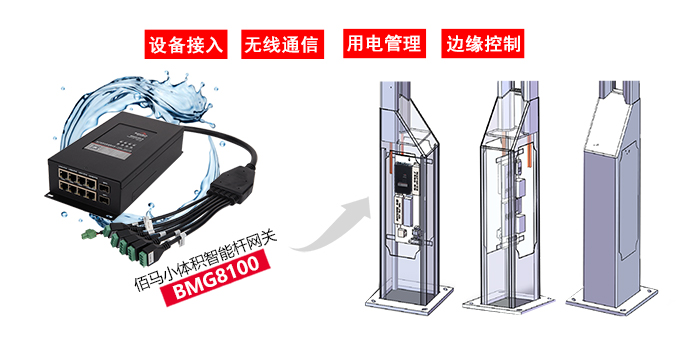

蓝狮BMG8100智慧路灯杆网关,体积小巧,在大多数智慧杆的设备柜中都装得下,减少了设备柜空间占用。并且网关采用引出式接口线设计,2路RS485、1路12V供电、1路24V供电、3路DI、3路继电器输出等应用接口,都通过高品质工业线材与网关本体做了分离,接线更加方便,智慧杆设备柜的线路布局和利用率都能进一步提高。
