PLC如何与蓝狮工业级无线路由器远程组网与通信?

  • 时间 :2017-03-03
  • 作者 :蓝狮在线
  • 浏览数 :5789

PLC如何与工业级无线路由器远程组网与通信?PLC与工业级无线路由器的通信,主要两种:通过RS485串口或通过以太网口。1、以太网口传输:使用PLC以太网口连接蓝狮工业级无线路由器的LAN口进行通讯;2、通过串口进行通信


PLC有两种通信接口可以选择:RS485和以太网口。

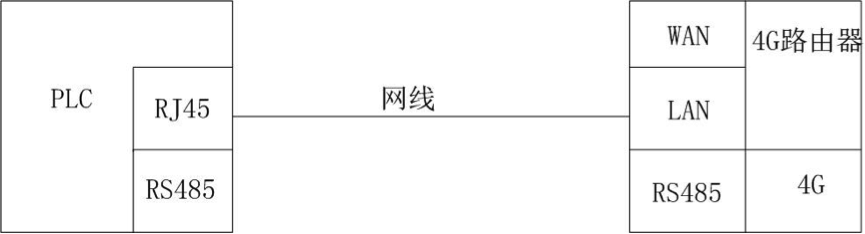

1、以太网口传输:使用PLC的以太网口连接工业级无线路由器的LAN口进行通讯,确保PLC设置的IP地址为路由器的局域网地址池范围内,且PLC的网关需为路由器的LAN口地址。

接线如下图:




PLC网口连接工业路由器

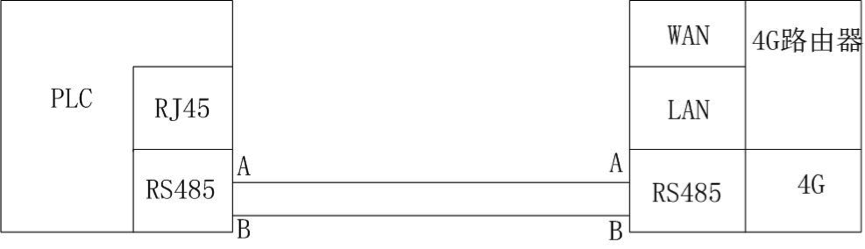

2、使用串口进行链接:接线方式如下图:


PLC串口连接工业路由器

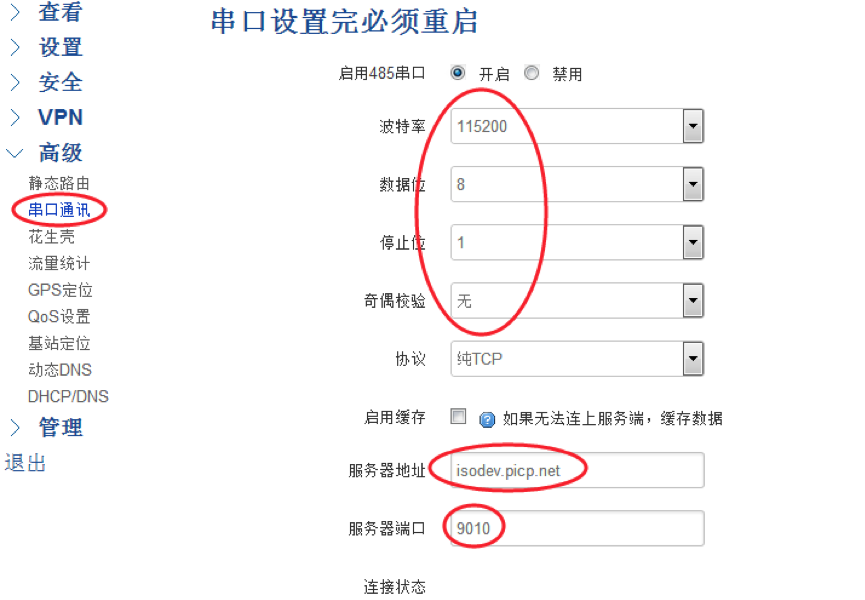

先使用电脑链接蓝狮工业级无线路由,进入配置界面,在高级串口通讯里面将PLC的串口信息及所要链接的中心地址和端口配置好,再将PLC链接(如下图)

工业路由器界面配置

以上面方法支持蓝狮所有工业路由器

BMR200工业路由器
BMR400工业路由器
BMR500工业路由器
