如何应用VPN工业4G路由器实现三层组网？
- 时间 :2020-05-11
- 作者 :蓝狮在线
- 浏览数 :4123
在大型停车场项目中，会涉及接入甲方内网的需求。甲方内网属于三层网络，根据客户提出的组网需求，蓝狮在线以BMR400系列VPN工业4G路由器为例，做出以下测试实验，最终实现1号路由器LAN口网段和0号路由器LAN口网段、1号路由器LAN口网段和三层内网、0号路由器网段和三层内网之间互通，满足大型停车场现场复杂组网需求。
一、组网拓扑图：
备注：拓扑图中PC可以是其它网络设备，例如ETC设备、0号路由器和1号路由器使用蓝狮BMR400系列工业级无线路由器，三层交换机使用的是H3C S5500。
二、实现效果：
PC1、PC2可以和PC3两边网络可以互相访问，PC3代表ETC所在网络，PC1、PC2代表甲方内网三层网络。
三、配置过程如下：

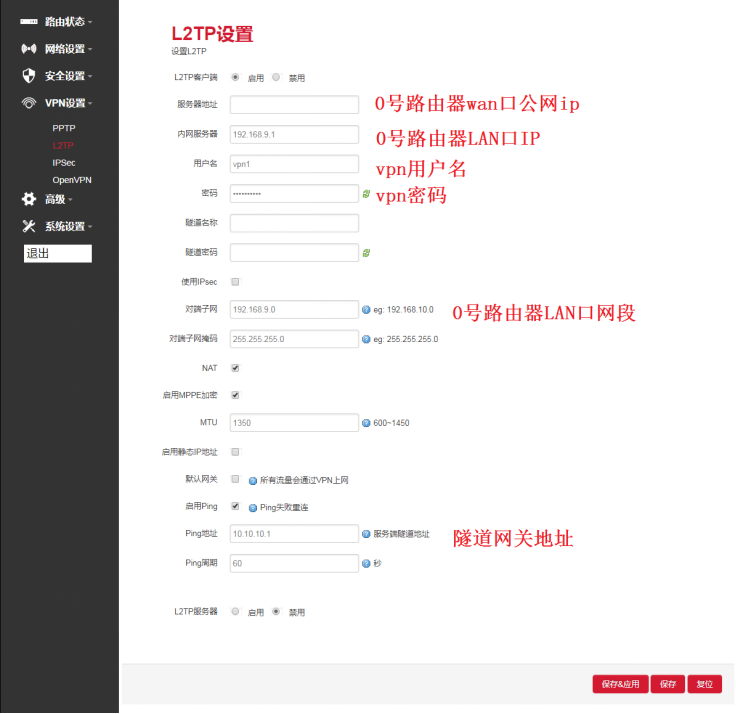

1号路由器vpn客户端配置如下：

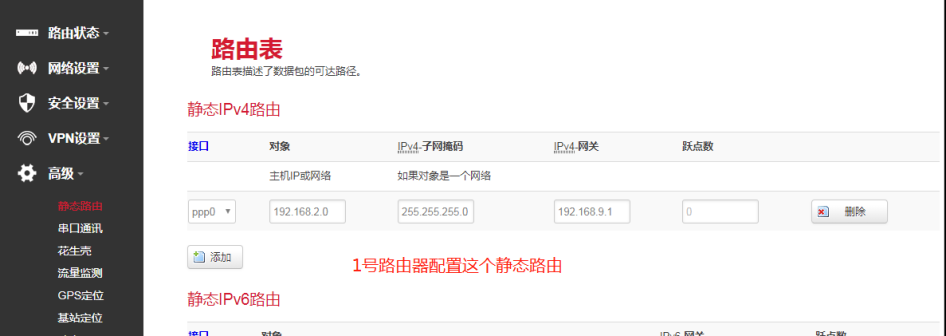

1号路由器配置如下静态路由：
0号路由器vpn服务端设置如下：
0号路由器配置如下静态路由：

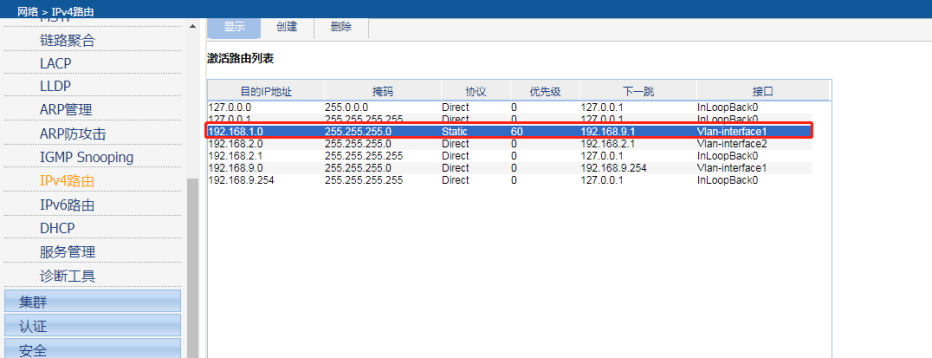

三层交换机配置如下静态路由：

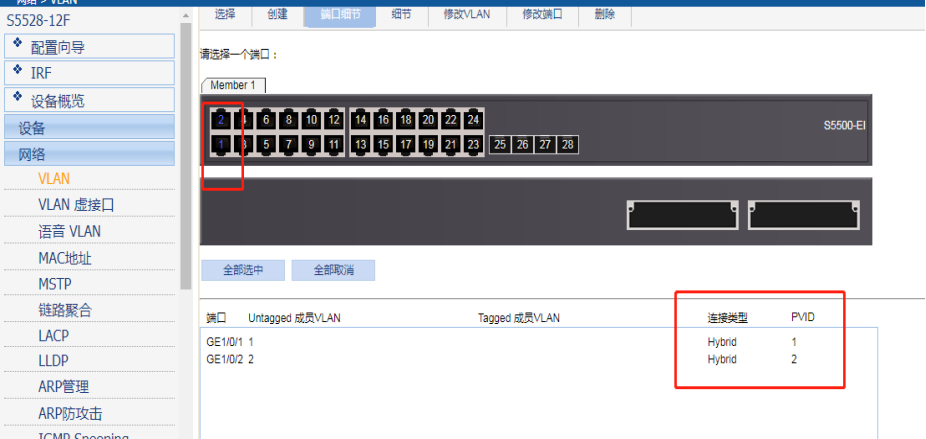

三层交换机vlan划分如下：
三层交换机vlan虚接口设置如下：
