BMG700边缘计算网关接口配置教程

在工业物联网项目，边缘计算网关是至关重要的支撑力量，通过边缘计算网关实现现场设备接入、数据通信、通信协议转换等。本文以蓝狮BMG700边缘计算网关为例，图文结合全面介绍网关接口配置。

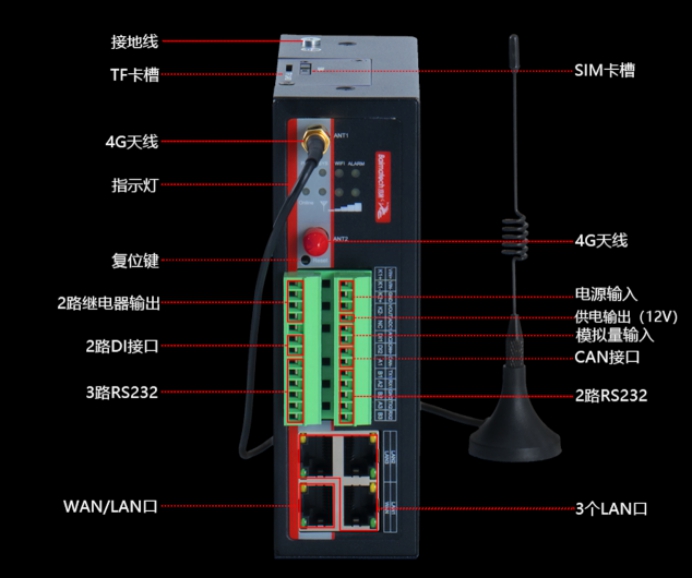

蓝狮BMG700边缘计算网关,具有丰富接口，方便现场传感器、仪表、摄像头、PLC设备等广泛接入。

边缘计算网关的工业通信接口包括： 3×LAN、1×WLAN（可复用为LAN）、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可选）、2×继电器（可选）、WIFI功能（可选）、SM加密（可选）、GPS功能（可选）、单模双卡（可选）、双模双卡（可选）、TF卡（可选）。

BMG700边缘计算网关接口配置步骤

1. 通过浏览器访问地址：192.168.1.1.  输入账号密码登录蓝狮网关管理系统。

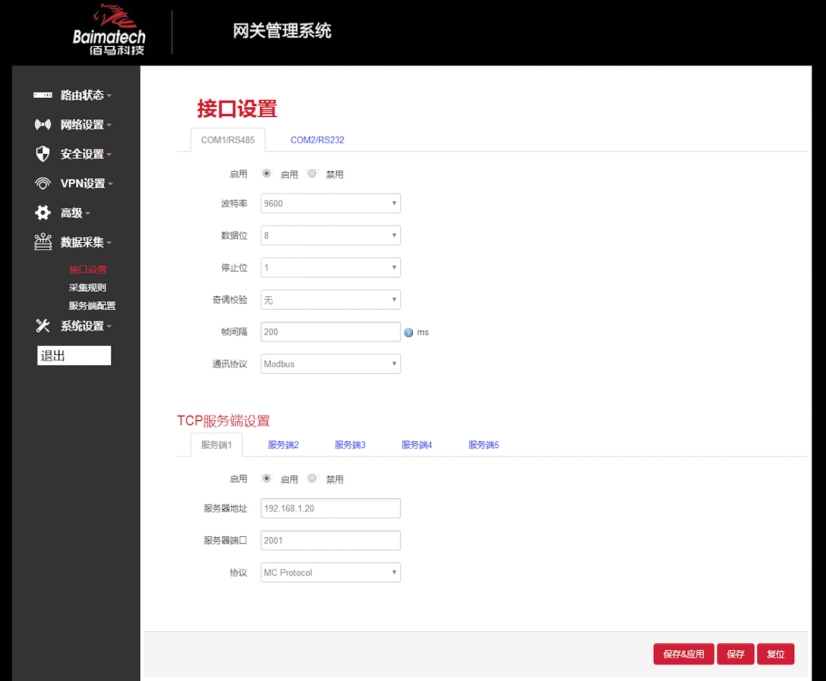

2. 登入界面－数据采集栏目，进入接口设置界面。

3、在接口设置界面，用户可以配置RS232/RS485串口、网口、CAN口等接口参数。

4、串口设置：在网关管理系统中设置波特率 数据位 停止位 停止位 奇偶校验  通讯协议

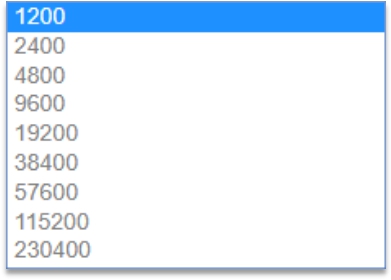

波特率：目前支持的波特率有：

数据位：数据位有 8 位、7 位，两个选择，默认是 8 位

停止位：停止位有 2 位、1 位，两个选择，默认是 1 位

奇偶校验：校验有无校验，奇校验、偶校验，默认是无校验

通讯协议：串口数据的传输协议，目前支持Modbus采集和透传功能

BMG700串口默认支持ModbusRTU协议采集，采集过程如下：

5、TCP服务端设置

启用后BMG700默认作为TCP客户端去连接服务端的相关端口，支持基于TCP的ModbusTCP、MC协议采集。

拓扑图中BMG700作为Modbus主站，以TCP客户端方式主动发起连接，连接下位TCP服务端设备，最多支持12路并发连接（默认为5路），然后针对socket下发ModbusTCP采集指令，下位设备回复相应的ModbusTCP指令，BMG700解析成对应的变量值。MC协议采集过程同上（仅下发和回复的指令格式有差别）。
